基于高性能模擬器的系列化測試系統典型應用

發布時間：2023-09-14 瀏覽量：

高性能陣列導航信號模擬器是我單位面向衛星導航高端測試應用推出的具有國際領先水平的高性能多體制導航信號仿真測試產品，可靈活配置多種仿真模式，最大程度滿足用戶測試需求。該模擬器支持并行8個獨立射頻信號端口，單機通道數量達到2560路，通道間射頻信號相位一致性優于1度；每個頻點可單顆衛星信號獨立輸出，支持無線輻射式抗干擾測試；支持最多64個頻點信號并行仿真，可實現四大衛星導航系統任意頻點組合的全系統全頻點信號并行仿真。

000

1 全頻點信號仿真模式典型應用

北斗導航試驗衛星工程測試驗證系統

該系統是國內首套面向北斗試驗星工程各類測試終端進行綜合性能評估的測試系統。系統承擔了全部國家北斗衛星導航試驗星工程專項測試，為GNSS兼容試驗驗證終端和北斗多頻試驗驗證終端的研發、測試和試驗提供了全面試驗驗證環境。

應用案例1-2

北斗導航試驗衛星工程測試驗證系統

該系統承擔了國家北斗導航專項試驗星工程項目

① 復雜電磁環境抗干擾接收機測試

② RNSS授時型接收機測試

③ GNSS多系統互操作接收機測試

④ 深耦合高動態組合接收機測試

⑤ GNSS高靈敏度接收機測試

⑥ 基帶射頻一體化SOC芯片測試

⑦ GNSS高精度終端測試

⑧ RNSS信號體制試驗驗證測試

⑨ 試驗衛星工程兩型終端測試平臺專項

⑩ 試驗衛星觀測星地對接試驗

2 抗干擾有線仿真模式典型應用

有線注入式抗干擾測試系統

有線注入式抗干擾測試系統是基于我國新一代“北斗衛星導航系統”設計開發的抗干擾、實時閉環仿真測試系統，支持有線注入模式下可控接收模式天線（CRPA）和多通道接收機抗干擾性能的實時閉環測試與評估。

應用案例1-3

有線注入式抗干擾測試系統

陣列干擾天線測試系統成功應用于

① 航天一院某所多天線測試系統

② 航天三院某所多天線抗干擾測試系統

③ 國營某廠多陣元抗干擾測試系統

④ 中航工業某院多陣元抗干擾測試系統

⑤ 某所彈載高動態抗干擾測試系統

⑥ 國防科大某院抗干擾測試系統

3 抗干擾無線仿真模式典型應用

無線輻射式抗干擾測試系統

無線輻射式抗干擾測試系統是基于我國新一代“北斗衛星導航系統”設計開發的抗干擾、實時閉環仿真測試系統，模擬器單顆衛星輸出功能結合微波暗室測試環境，實現無線輻射模式下可控接收模式天線（CRPA）和多通道接收機抗干擾性能的實時閉環測試與評估。

應用案例1-4

無線輻射式抗干擾測試系統

無線輻射式抗干擾測試系統成功應用于

①航天一院某所多天線抗干擾測試系統

②空軍某所干擾測試系統

③航天三院某所多天線抗干擾測試系統

4 陣列信號仿真模式典型應用

衛星導航終端快速批量檢測系統

衛星導航終端快速批量檢測系統是針對衛星導航終端在生產、驗收和維修保障等環節中的快速檢測需求，成功構建的低成本、高性能的整機批量快速檢測系統。系統經過應用創新，解決了衛星導航終端整機無線環境下快速檢測驗收的瓶頸難題。相對于現有測試系統，該系統支持8個RDSS終端并行出入站測試，檢測效率提高20倍以上，可用于各型衛星導航終端生產驗收工作中的快速檢測任務。

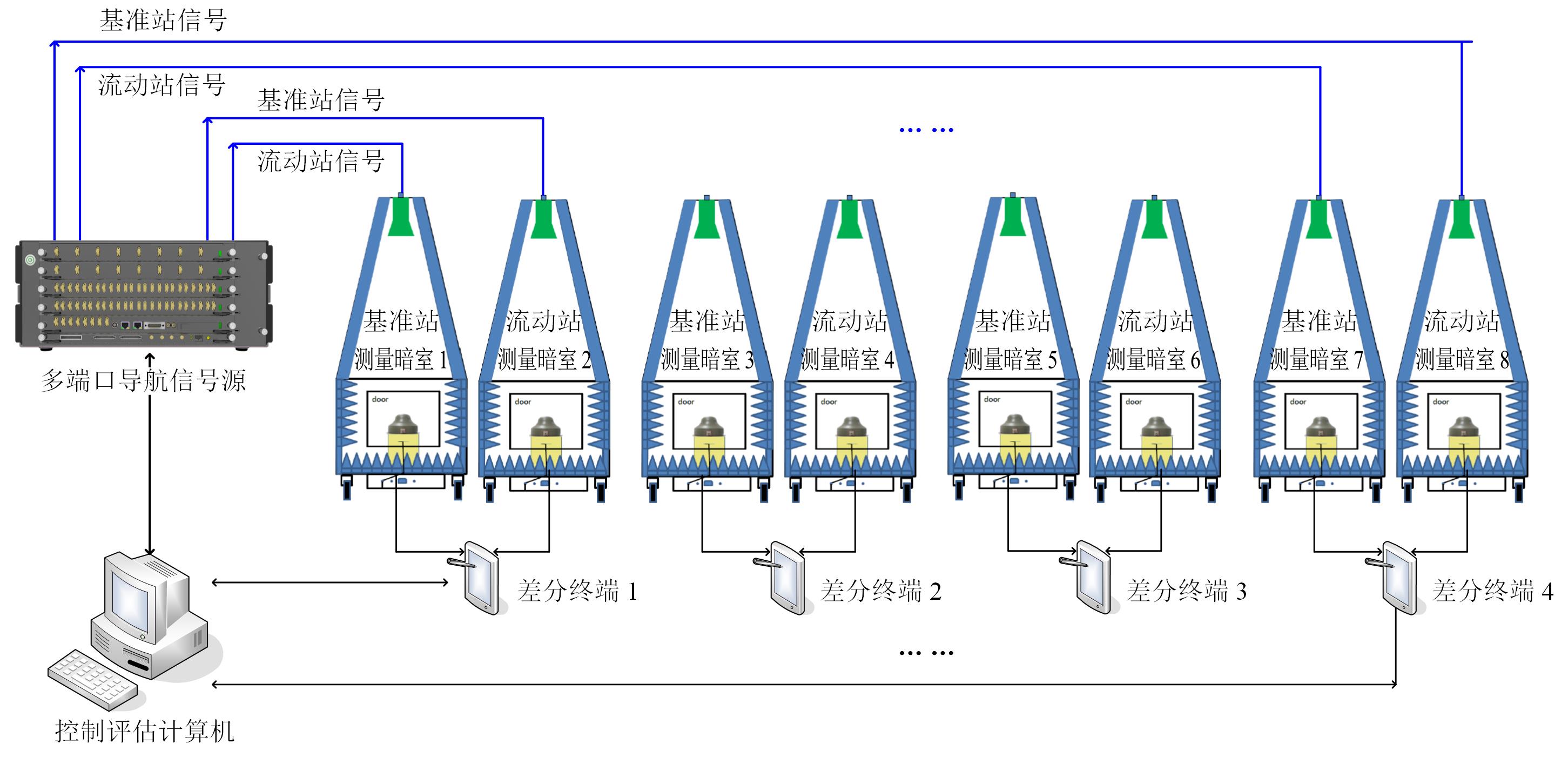

應用案例1-5

衛星導航終端快速批量檢測系統

衛星導航終端快速批量檢測系統方案已成功應用于

① 北京衛星導航中心入網檢測系統

② 成都國星科技有限公司裝備驗收檢測系統

③ 廣州海格750廠導航裝備檢測系統

④ 國營713廠裝備快速檢測系統

5 一體化集成仿真模式典型應用

衛星導航終端一體化集成測試平臺

該平臺是基于陣列導航信號模擬器、微波暗室、并行多套小型無線暗箱和有線測試臺構建的導航終端一體化集成測試平臺。平臺采用模擬器各個端口功率獨立精確控制功能，有效解決了無線整機精密測試、無線快速檢測和有線批量聯調測試并行應用下信號功率等不一致的難題，可廣泛應用于大型檢測中心建設。

應用案例1-6

衛星導航終端一體化集成測試平臺

衛星導航終端一體化集成測試平臺方案已成功應用于

① 北京東方計量測試研究所導航測試系統

② 成都國星科技有限公司裝備檢測系統

③ 中電20所導航產品檢測系統

④ 江蘇北斗研究院有限公司導航產品檢測系統

6 多載體信號仿真模式典型應用

飛機進場著陸仿真試驗系統

該系統是面向飛機進場著陸相關測試和研究試驗而構建的仿真環境，支持4個定點監測終端和1架進場飛機共5個用戶信號的并行仿真，結合小型無線暗箱可實現無線環境下整機系統的相關測試與試驗驗證，可擴展應用于多載體編隊飛行測試和試驗。

應用案例1-7
